功能与主要技术指标

主要功能

  • 铁路轨道状态几何参数、轮轨力、弓网特性、通信信号设备等状况检测研究
  • 干线铁路的轨距、轨向、高低、超高、扭曲、曲线半径等不平顺参数动态检测

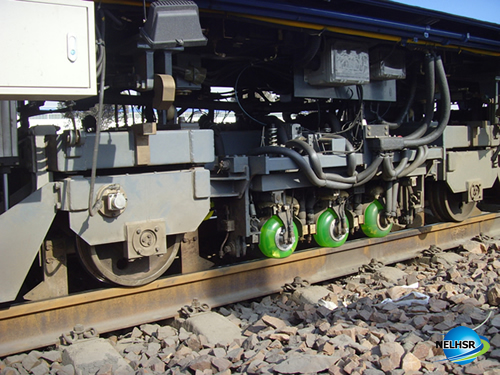

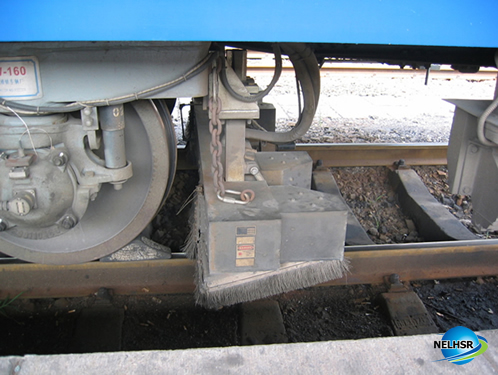

  • 铁路钢轨内部伤损及超声波无损检测

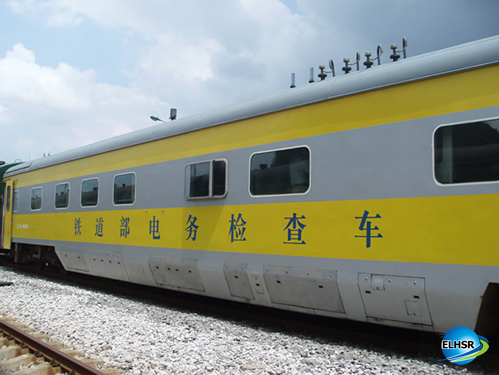

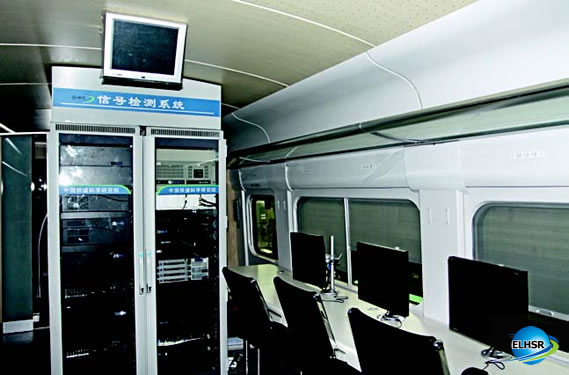

  • 铁路通信信号设备状态检测

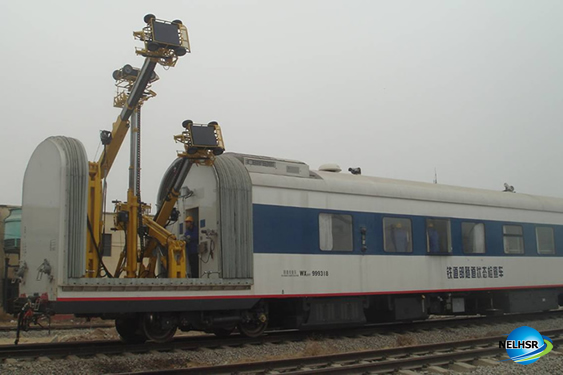

  • 基于车载地质雷达的铁路隧道衬砌及隧底状态检测

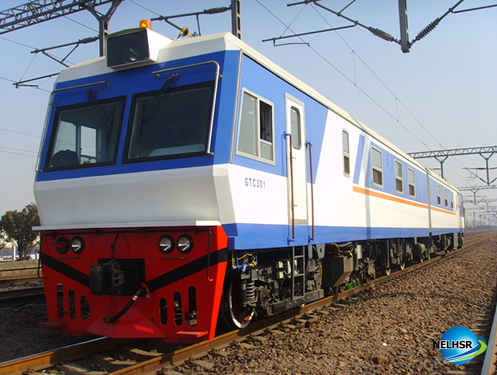

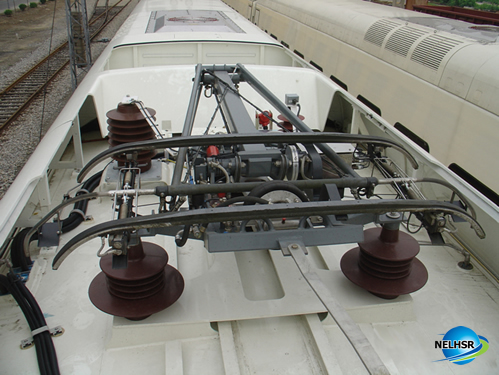

  • 接触网安全参数及弓网受流性能检测

主要技术指标

  • 试验速度：≤400km/h
  • 检测方式：动态同步检测
  • 轨道几何参数检测不确定度：
    （1）轨距：0.8mm
    （2）轨向：1.5mm(3～25m波长)、3mm(25～70m波长)、5mm(70～200m波长)
    （3）高低：1.0mm(3～25m波长)、3mm(25～70m波长)、5mm(70～200m波长)
    （4）水平（超高）：1.5mm
    （5）三角坑：1.5mm
    （6）曲线半径：0.5%（150～14000m）
  • 钢轨探伤精度：
    （1）头部横向裂纹：直径≥6mm，垂直于70°声束传播方向
    （2）头部及腰部纵向水平裂纹：长度≥10mm，宽度≥轨腰最小厚度
    （3）螺栓孔裂纹：≥6mm，垂直于37.5°超声波传播方向
    （4）铝热焊接头伤损：直径≥8mm，垂直于中心70°和37.5°超声波束方向
  • 应答器检测精度：
    （1）频率测量范围：4.0～4.5MHz
    （2）上行链路信号频率带宽：1.0～8.0MHz
    （3）上行链路信号功率：1～500mW
    （4）平均数据速率：564.48±2.5%kbps
  • 隧道检测精度：
    （1）衬砌检测深度：高频≤0.6m，低频≤1.5m
    （2）隧底检测深度（自砟顶起）：高频≤1.0m，低频≤2.5m
  • 弓网参数检测精度：
    （1）接触线高度：±5mm
    （2）拉出值：±10mm
    （3）离线率：≤5%
    （4）硬点：±20 m/s2
    （5）弓网接触力：±5N
    （6）接触网电压：≤1%
