功能与主要技术指标

主要功能

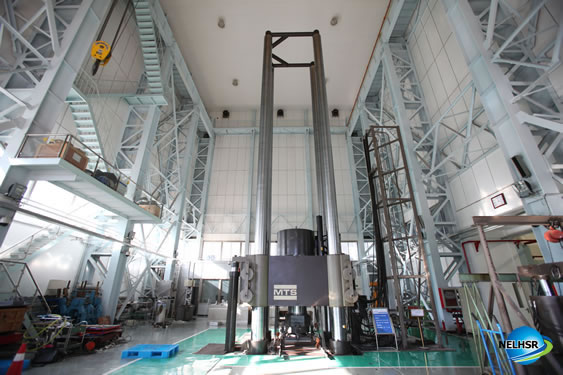

  • 20000kN液压伺服试验机系统采用位移、力或应变控制方式，对缆索、钢梁、宽板等桥梁大型构件开展疲劳试验研究与检测

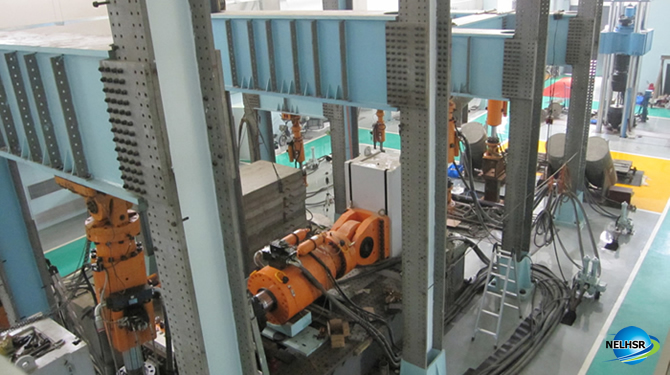

  • 8800kN液压伺服试验机系统可以按照正弦波、三角波、方波或实际振动波形对轨道结构相关部件进行单独或多组多轴耐久疲劳试验

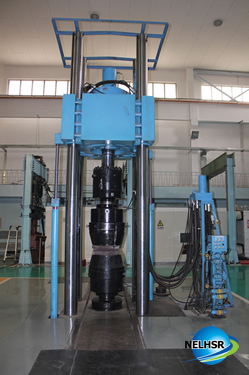

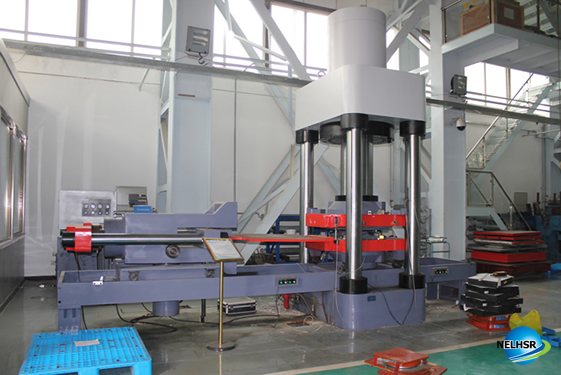

  • 10000kN静载液压伺服试验机系统主要用于对板式、盆式橡胶支座，以及球型支座等各型支座进行力学性能试验研究与检测

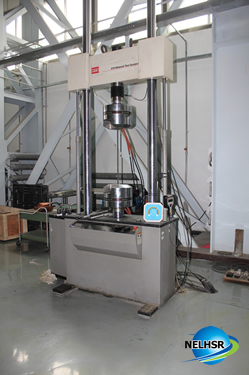

  • 2000kN、500kN液压伺服试验机系统采用位移、力或应变控制方式，按照正弦波、三角波、方波或实际振动波形对试件进行静动载试验研究

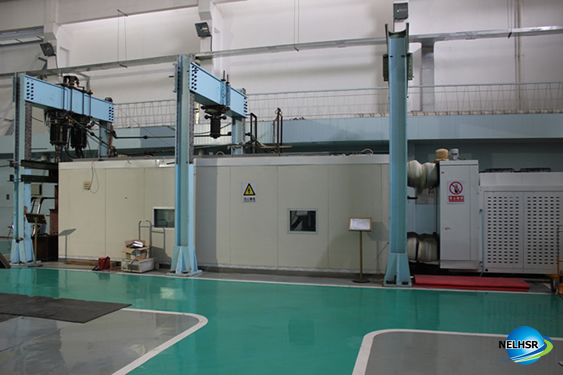

  • 综合候化试验平台为密闭式试验空间，采用箱型结构，主要开展盐淋腐蚀、快速碳化、高低温及淋雨试验研究。试验箱采用拼装结构，外型尺寸L×W×H，长度L为3000mm、5000mm、7000mm或9000mm，宽度W为2500mm，高度H为2000mm
  • 试验室拥有红外应变测试装置、早期裂纹监测装置、桥梁动态应变无线测试装置、基于图像模糊识别的桥梁挠度测试装置，可以开展桥梁构件的快速测试、内部裂纹启裂与扩展分析、基于图像模糊识别技术的静动态位移试验研究与检测

主要技术指标

  • 20000kN液压伺服试验机系统：
    （1）试件高度≤10m（压），7m（拉）
    （2）压力≤20000kN，拉力≤12000kN
    （3）试件跨度≤20m
  • 8800kN液压伺服试验机系统：
    （1）5000kN作动器：载荷－5000～5000kN，行程－150～150mm
    （2）1000kN 作动器：载荷－1000～1000kN，行程－150～150mm
    （3）500kN 作动器：载荷－500～500kN，行程－150～150mm
  • 10000kN静载液压伺服试验机系统：
    正压力≤10000kN，水平剪切力≤1000kN
  • 2000kN 液压伺服试验机系统：
    载荷－2000～2000kN，行程－135～135mm
  • 500kN 液压伺服试验机系统：
  • 载荷－500～500kN，行程－75～75mm
  • 综合候化试验平台：
    （1）盐淋腐蚀系统：盐淋浓度5～30%，喷淋方式可调连续或间隔，温湿度可自动控制
    （2）快速碳化系统：湿度70±3％，CO2浓度≤20%，5℃升温至20℃时间≤10h；35℃降温至20℃时间≤3h
    （3）高低温系统：温度范围－50～85℃，温度均匀度≤±2℃
    （4）淋雨系统：模拟天然降雨，降雨强度可调
  • 桥梁工程试验测试技术开发平台：

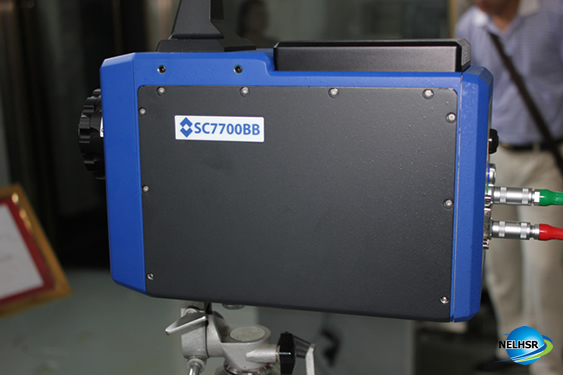

    （1）红外应变测试装置：像元间距15μm，空间分辨率0.60mrad，热灵敏度＜0.025℃（25℃时），应力测量范围－2000～2000MPa
    （2）早期裂纹监测装置：分辨率16位A/D，采样频率3mb/s
    （3）桥梁动态应变无线测试系统：通道数量56个，电压测量范围±5mV～±5V，应变－10000～10000με，无线通讯有效范围≥2km

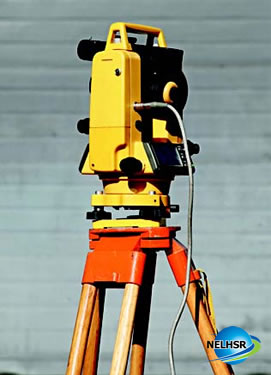

    （4）桥梁挠度测试系统：激光测距精度≤1mm
