建筑真空排水系统

　　建筑真空排污系统简介
　　我国地铁车站卫生器具和排水系统采用的为传统重力排污方式，依靠污水自身重力沿排污管路流至集污池，集污池内污水通过排污泵抽至地面经过处理或不经处理，排放至市政污水管网。

　　这种排水方式主要存在三个方面的不足：一是地下工程量大，施工难度大；二是地下空间的空气流通有限，导致异味较浓、扩散，严重影响地下空间内空气环境质量；三是传统污水排放系统使用维护具有一定的难度。

　　随着真空污水输送技术及真空卫生器具的出现及发展，真空卫生排污系统以其诸多优势得到推广应用，获得越来越多的认可。

　　建筑真空排污系统在国外宾馆、饭店及古建筑、地铁、船舶等领域已有广泛的应用。随着我国城市现代化进程推进，地铁等城市轨道交通建设加快，为解决目前地铁卫生间采用传统的重力排水方式所存在的弊端，将旅客列车地面真空卸污系统成熟技术的应用领域进一步推广。

　　铁科院环保所在借鉴国外真空污水输送成熟技术的基础上，充分发挥铁路旅客列车真空卸污系统在国内铁路车站、动车运用所、动车检修基地等的广泛应用经验，对在线型真空机组进行国产化开发研制，进行真空卫生排污系统的整体集成和系统测试，不断提升系统设备及系统整体的性能和可靠性，形成了拥有完全自主知识产权的新型真空卫生排污系统。

　　系统工作原理及组成

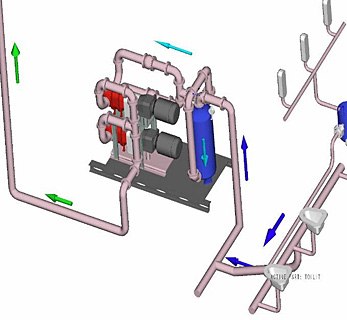

　　建筑真空排污系统主要是由真空机组、真空管路、真空卫生器具及真空传输装置组成。系统利用真空机组使管路形成真空，卫生器具冲洗时，污水在真空压力的作用下，被快速的抽吸到真空管路，再由真空机组排放至排污干管流向处理场。该系统技术具有技术先进、可靠性高、使用维护简便、节水、空气无异味等诸多优势，体现了都市公共交通现代、文明趋势。

　　系统性能特点
　　系统密闭性高。较高的密封性是真空排水系统负压工作的前提，系统无渗漏，是水资源保护地区的最佳选择。
　　减少异味或臭气产生，极大的改善卫生间内使用环境和机组设备间内操作维护环境。
　　较高的输送流速，可以防止污物在管道中沉淀淤积，系统无需清掏维护，无需设检查井和提升泵站。
　　无需要设污水池，土建施工方便，减少土建投资，缩短工期。
　　真空排水呈压力流，使污水横向抽吸竖向提升输送，施工安装方便、快捷。
　　管径小、埋深浅、无淤泥、运行费用低，无须深埋开挖，对结构影响小，降低排水管网的施工费用。
　　采用真空排水系统，真空卫生器具的冲洗水量仅为1～1.5升，而常用重力排水量为9升，系统节水性能显著。

　　系统适用范围
　　真空排水技术特别适用于下列情况（在重力排水技术不能实施或实施困难情况下）：
　　（1）缺水或需减少耗水量；
　　（2）排水能力有限；
　　（3）地铁、人防等地下工程；
　　（4）医院、饭店、写字楼或其它卫生条件和冲洗效果要求高的地方；
　　（5）当需要灵活选择管道路线，或预计需要经常改变管道设计时；
　　（6）建筑物结构复杂，无法按常规布置重力流管道。

　　系统工程应用

　　目前，由铁科院环保所研发的真空卫生排污系统在北京市城市轨道交通大兴线黄村西大街、黄村火车站、义和庄站、韩园子站及天宫院站五个车站投入应用。运行以来，系统及设备运转正常，污水冲洗、排放和输送功能满足使用要求及设计要求，总体效果良好，说明了该系统的适用性、实用性和先进性。很好的解决了目前传统的重力排污方式存在的弊端和不足。
